AC / DC コンバータ仕様詳細

・シャーシ/ケースタイプ

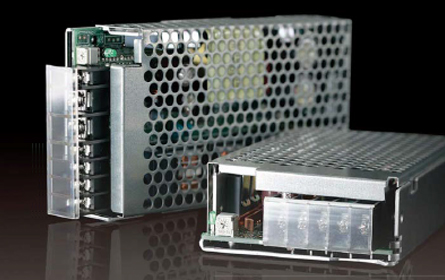

KHシリーズ　AC100～200V入力　300/500W　出力系統1CH

【特長】

1.効率最高94%typ.（AC200Vin）を実現
2.業界最小クラスの小型化を実現（当社比43％小型化）
3.300W品（KHS300)はピーク501W対応

【オプション】

＜別売オプション＞
コネクタ用ハーネスセット

【規格】

UL（C-UL）62368-1　認定
CEマーキング　 自己宣言

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W H D 12V 24V 48V
300W AC85～264V KHS300 76.2 127 39 KHS300-12 KHS300-24
500W KHS500 82 156 41 KHS500-12-SB KHS500-24-SB KHS500-48-SB

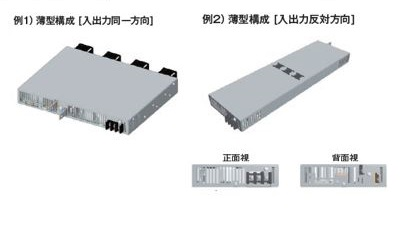

APFシリーズ　AC100～200V入力　3000W　出力系統1CH

【特長】

1.カスタマイズ前提コンセプト
2.高効率93％（AC200Vin）による大幅小型化を実現
3.内部並列により9KWシステムまで構成可能

仕様 対応可能仕様
入力 単相 三相
出力系統 1ch 2ch
出力電圧 [V] 24〜80
出力容量 [KW] 3 6 9
構造 1U構造 ラックマウント 組込
入出力 同一方向 反対方向
制御 端子台 バスバー コネクタ
機能 リモート
ON/OFF		 リモート
センシング		 出力保持
(バッテリー搭載)		 各種アラーム

ESシリーズ　AC100～200V入力　15/30/50/75/100/150W　出力系統1CH

【特長】

1.効率最高90.5%typ.を実現したハイエンドモデル
2.ケースタイプ業界最小クラスの小型化を実現
3.50℃、100%負荷の温度ディレーティング特性

【オプション】

＜製品付属オプション＞
コネクタ仕様：型式末尾「V」
＜別売オプション＞
コネクタ用ハーネスセット
DIN取付金具

【規格】

UL（C-UL）60950-1　認定
CEマーキング　 自己宣言

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V 12V 15V 24V 36V 48V
15W AC85〜264V ESS15 33 86.5 68 ESS15-5 ESS15-12 ESS15-15 ESS15-24 – ESS15-48
30W ESS30 33 98 68 ESS30-5 ESS30-12 ESS30-15 ESS30-24 – ESS30-48
50W ESS50 33 110 79 ESS50-5 ESS50-12 ESS50-15 ESS50-24 ESS50-36 ESS50-48
75W ESS75 33 131 79 ESS75-5 ESS75-12 ESS75-15 ESS75-24 – –
100W ESS100 33 146.5 81.5 ESS100-5 ESS100-12 ESS100-15 ESS100-24 – ESS100-48
150W ESS150 37.5 164.5 81.5 ESS150-5 ESS150-12 ESS150-15 ESS150-24 – ESS150-48

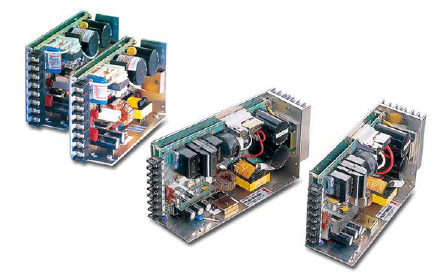

PLシリーズ　AC100/200V入力　120（Peak 180）/240（Peak 360）W　出力系統1CH

【特長】

1.モーターなどインダクタンス負荷に最適なピーク電流対応モデル
2.自然空冷、小型パッケージ
3.使い易いケースタイプ、端子台接続モデル

【オプション】

リモートON/OFF機能：型式末尾「R」
ケースカバー：型式末尾「P」

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 24V 36V
120W（Peak 180W） AC85～132/
170～264V		 PLD-SZ 50 155 89 PLD24SZ
240W（Peak 360W） PLE-HSZ 65 194.5 98 PLE24HSZ PLE36HSZ

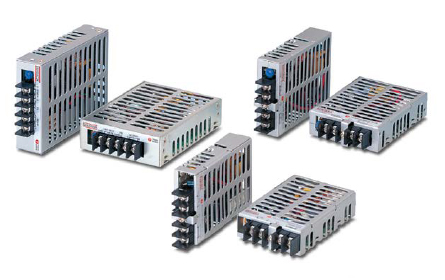

SVシリーズ　AC100V入力、200V入力　10/15/25/50W　出力系統1/2CH

【特長】

1.小型化を追求したケースタイプモデル。10～50W
2.25Wは2出力モデルをラインナップ

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V 12V 15V 24V 48V
10W AC85～132V SVS-SA 52 77 18.5 SVS05SA SVS12SA SVS15SA SVS24SA
15W SVM-SA 60 83 20 SVM05SA SVM12SA SVM15SA SVM24SA SVM48SA
25W SVA-SA 73 95 24 SVA05SA SVA12SA SVA15SA SVA24SA SVA48SA
50W SVB-SA 83 112 33 SVB05SA SVB12SA SVB15SA SVB24SA SVB48SA
15W AC170～264V SVM-SB 60 83 20 SVM12SB SVM24SB
25W SVA-SB 73 95 24 SVA12SB SVA24SB
50W SVB-SB 83 112 33 SVB12SB SVB24SB

【2CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/24V 12V/12V 15V/15V
25W AC85～132V SVA-FWA 73 95 24 SVA21FWA SVA23FWA

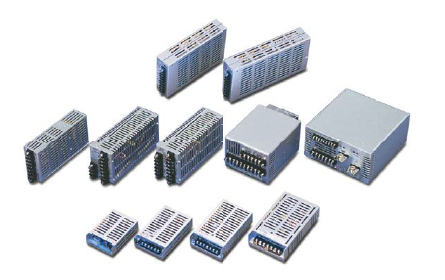

VTシリーズ　AC100V入力　15/25/50W　出力系統2/3CH

【特長】

1.最適な電源構成を実現する2CH、3CH出力ラインナップ
2.30年以上の市場実績を積んだ高信頼性モデル

【2CH出力】極性固定タイプ（共通GND)

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H +12V/-12V +15V/-15V +12V/-5V
15W AC90～132V VTM-WA 118 80 25 VTM22WA VTM23WA

【2CH出力】極性選択タイプ（GNDフローティング）

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/24V 24V/5V 12V/12V 15V/15V 5V/12V 12V/5V
25W AC90～132V VTA-FWA 135 85 31 VTA21FWA VTA22FWA VTA23FWA VTA24FWA VTA24FWAB
50W VTB-FWA 160 96 33 VTB21FWAB VTB23FWA VTB24FWA VTB24FWAB

【3CH出力】極性固定タイプ（共通GND)

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H +5V/+12V/-12V +5V/+12V/-5V +5V/+15V/-15V
15W AC90～132V VTM-00A 118 80 25 VTM01A VTM03A VTM04A

【3CH出力】V1のみ極性選択タイプ

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/+12V/-12V 5V/+15V/-15V
25W AC90～132V VTA-00A 135 85 31 VTA01A VTA04A
50W VTB-00A 160 96 33 VTB01A VTB04A

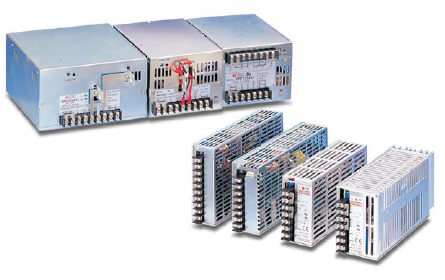

WRシリーズ　AC100～200V入力　15/25/30/50W　出力系統2/3CH

【特長】

1.AC100/200V 自動切替設計
2.最適な電源構成を実現する2CH、3CH出力ラインナップ

【2CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/24V 24V/5V 12V/12V 5V/12V 12V/5V
15W AC85～264V WRM-FWX 33.5 98.5 97 WRM21FWX WRM22FWX WRM24FWX
25W WRA-FWX 33.5 111.5 97 WRA21FWX WRA21FWXB WRA24FWX
30W WRT-FWX 36.5 120.5 97 WRT21FWXB
50W WRB-FWX 39.5 159 97 WRB22FWX WRB24FWX WRB24FWXB

【3CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/+12V/-12V 5V/+15V/-15V
15W AC85～264V WRM-00X 33.5 98.5 97 WRM01X WRM04X
25W WRA-00X 33.5 111.5 97 WRA01X WRA04X
30W WRT-00X 36.5 120.5 97 WRT01X WRT04X
50W WRB-00X 39.5 159 97 WRB01X WRB04X

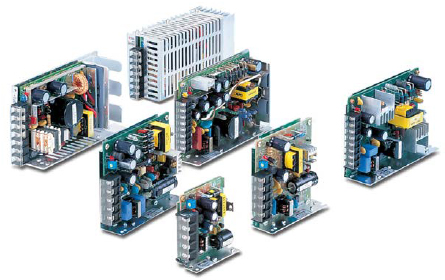

ERシリーズ　AC100V入力　10/15/25/30/50W　出力系統2/3CH

【特長】

1.AC100V入力専用設計
2.最適な電源構成を実現する2CH、3CH出力ラインナップ
3.「-HWA」タイプはGND独立制御設計を採用、装置側電源構成を考慮いたしました

【オプション】

ケースカバー：型式末尾「P」

【2CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 24V/5V 5V/24V 5V/12V
25W AC85～132V ERA-FWA 97 116.5 31 ERA21FWAB
50W ERB-FWA 97 159 37 ERB21FWAB
ERB-HWA 97 159 37 ERB21HWA ERB24HWA

【3CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/+12V/-12V 5V/+15V/-15V
10W AC85～132V ERS-00A 68 74 27 ERS04A
15W ERM-00A 97 98.5 31 ERM01A ERM04A
30W ERT-00A 97 154 38 ERT01A ERT04A
50W ERB-00A 97 159 37 ERB01A ERB04A

・基板タイプ

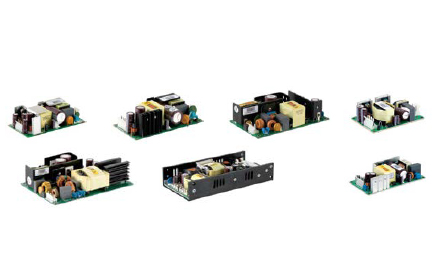

KG・KLシリーズ　AC100～200V入力　40/60/100/120/250W　出力系統1/2CH

【特長】

1.91.5％typ.の高効率化により、弊社従来品と比較し50%の小型化を実現
2.ErP指令（無負荷時待機電力＜0.5W）対応設計
KLSは無負荷時待機電力＜0.3Wに対応
4.強制空冷で容量UP、自然空冷時にはピーク電流として使用可能

【オプション】

＜製品付属オプション＞
JSTコネクタ仕様：型式末尾「V」（KGS250除く）
＜別売オプション＞
コネクタ用ハーネスセット

【規格】

UL(C-UL)62368-1認定、CEマーキング自己宣言
※但し、KGS120/KGS250は除く

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 12V 24V 48V
40W AC85～264V KLS40 50.8 76.2 22.5 KLS40-12 KLS40-24
60W(Peak 80W) KGS60 101.6 50.8 28 KGS60-12 KGS60-24 KGS60-48
100W(Peak 115W) KGS100 101.6 50.8 31.6 KGS100-12 KGS100-24 KGS100-48
120W(Peak 150W) KGS120 76.2 127 31.3 KGS120-12 KGS120-24 KGS120-48
250W KGS250 101.6 152.4 41 KGS250-12 KGS250-24 KGS250-48

【2CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/12V
60W AC85～264V KGD60 101.6 50.8 28 KGD60-512

BJシリーズ　AC100V入力　10/25/50W　出力系統1/2CH

【特長】

1.AC100V入力専用設計
2.回生スナバ回路の採用で高効率化、製品の小型化を実現
3.10W品は使いやすい2CH出力モデルを用意いたしました

【オプション】

＜別売オプション＞
コネクタ用ハーネスセット

【規格】

UL（C-UL）60950-1　認定

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 3.3V 5V 12V 15V 24V 30V 36V 48V
10W BJS-SA 40 70 14 BJS3.3SA-U1 BJS05SA-U1 BJS12SA-U1 BJS15SA-U1 BJS24SA-U1
25W AC85～132V BJA-SA 50 90 22.7 BJA3.3SA-U1 BJA05SA-U1 BJA12SA-U1 BJA15SA-U1 BJA24SA-U1 BJA48SA-U1
50W BJB-SA 70 93 23.5 BJB3.3SA-U1 BJB05SA-U1 BJB12SA-U1 BJB15SA-U1 BJB24SA-U1 BJB30SA-U1 BJB36SA-U1 BJB48SA-U1

【2CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 12V/12V 15V/15V 5V/12V 12V/5V
10W AC85～132V BJS-FWA 40 70 14 BJS22FWA-U1 BJS23FWA-U1 BJS24FWA-U1 BJS24FWAB-U1

・オンボードタイプ

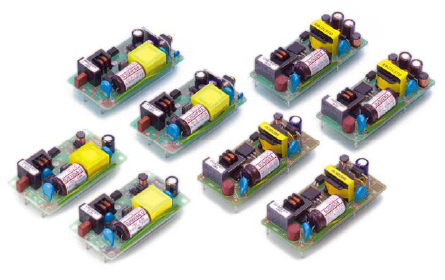

OJシリーズ　AC100/100～200V入力　10W　出力系統1/2CH

【特長】

1.AC/DCではユニークなオンボード構造
2.AC100V専用入力モデル、ワールドワイド入力モデルの2種類を開発
3.使いやすい2CH出力モデルを用意いたしました

【規格】

UL（C-UL）60950-1　認定

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V 12V 15V 24V
10W AC85～132V OJS-SA 40 70 14 OJS05SA-U1 OJS12SA-U1 OJS15SA-U1 OJS24SA-U1
10W AC85～264V OJS-SX 36 78 22 OJS05SX-U1 OJS12SX-U1 OJS15SX-U1 OJS24SX-U1

【2CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 12V/12V 15V/15V 5V/12V 12V/5V
10W AC85～132V OJS-FWA 40 70 14 OJS22FWA-U1 OJS23FWA-U1 OJS24FWA-U1 OJS24FWAB-U1
10W AC85～264V OJS-WX 36 78 22 OJS22WX-U1 OJS23WX-U1

OBシリーズ　AC100V入力　6/10W　出力系統1CH

【特長】

1.AC/DCではユニークなオンボード構造
2.小型化を追求し、最小クラスの形状を実現

【規格】

UL（C-UL）60950-1　認定

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V 12V 15V 24V 48V
6W AC85～132V OBR-SA 43 47.5 18.5 OBR05SA-U1 OBR12SA-U1 OBR15SA-U1 OBR24SA-U1 OBR48SA-U1
10W OBS-SA 43 51.7 18.5 OBS05SA-U1 OBS12SA-U1 OBS15SA-U1 OBS24SA-U1 OBS48SA-U1

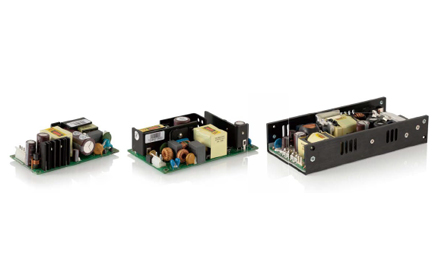

KMシリーズ　AC100～200V入力　300W　出力系統1CH

【特長】

1.医療機器向け規格取得モデル
2.絶縁クラスⅡ（二重絶縁）、MOPP適合設計
3.ErP指令（無負荷時待機電力＜0.5W）対応設計
4.強制空冷で容量UP、自然空冷時にはピーク電流として使用可能

【規格】

UL（C-UL）60601-1　認定
CEマーキング　自己宣言

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 12V 15V 24V 36V 48V
300W
（Peak 400W）		 AC85～264V KMS300 97 198 41 KMS300-12 KMS300-24 KMS300-48

DC / DC コンバータ仕様詳細

・ケースタイプ

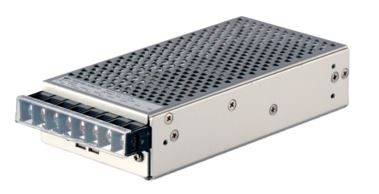

TGシリーズ　DC110　150W　出力系統1CH

【特長】

1.鉄道規格準拠（IEC61373(JIS E4031) 区分1 等級B 準拠）
2.入力範囲25％向上（DC110V入力品：DC60～145V）
3.強い温度ディレーティング（50℃/100％負荷）
4.高寿命設計（40℃100％負荷で10年の期待寿命）
5.-40℃低温起動保証
6.無負荷時待機電力1W未満
7.負荷を選ばない垂下型過電流保護特性

【規格】

＜振動＞ IEC61373(JIS E4031) 区分1 等級B 準拠 / JIS E3014 準拠
＜衝撃＞ IEC61373(JIS E4031) 区分1 等級B 準拠 / JIS E3015 準拠

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 12V 24V 48V
150W DC60～145V TG150 85 160 38 TG150-12SC110 TG150-24SC110

VTシリーズ　DC12/24/48/110V　15/25/50/100/150W　出力系統1/2/3CH

【特長】

1.独自のケース構造、端子台接続のDC/DCコンバータ
2.DC12/24/48/110V　と幅広い入力ラインナップ
3.1CH～3CH出力、15W～150Wまで豊富な品揃え

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V 12V 15V 24V 48V
15W DC9.2～16V VTM-SC12 80 25 118 VTM05SC12
DC19～32V VTM-SC24 80 25 118 VTM05SC24 VTM12SC24 VTM15SC24 VTM24SC24
DC38～63V VTM-SC48 80 25 118 VTM05SC48 VTM12SC48 VTM24SC48
25W DC9.2～16V VTA-SC12 85 31 135 VTA05SC12 VTA12SC12 VTA24SC12
DC19～32V VTA-SC24 85 31 135 VTA05SC24 VTA12SC24 VTA15SC24 VTA24SC24 VTA48SC24
DC38～63V VTA-SC48 85 31 135 VTA12SC48 VTA24SC48
50W DC9.2～16V VTB-SC12 96 33 160 VTB05SC12 VTB12SC12 VTB24SC12 VTB48SC12
DC19～32V VTB-SC24 96 33 160 VTB05SC24 VTB12SC24 VTB15SC24 VTB24SC24 VTB48SC24
DC38～63V VTB-SC48 96 33 160 VTB05SC48 VTB12SC48 VTB24SC48 VTB48SC48
DC85～143V VTB-SD 96 33 160 VTB05SD VTB15SD VTB24SD
100W DC9.2～16V VTD-SC12 48 97 190 VTD12SC12 VTD15SC12 VTD24SC12 VTD48SC12
DC19～32V VTD-SC24 48 97 190 VTD05SC24 VTD12SC24 VTD24SC24 VTD48SC24
DC38～63V VTD-SC48 48 97 190 VTD05SC48 VTD12SC48 VTD24SC48 VTD48SC48
DC85～143V VTD-SD 48 97 190 VTD05SD VTD15SD VTD24SD VTD48SD
150W DC9.2～16V VTE-SC12 70 97 200 VTE12SC12 VTE15SC12 VTE24SC12 VTE48SC12
DC19～32V VTE-SC24 70 97 200 VTE05SC24 VTE12SC24 VTE15SC24 VTE24SC24 VTE48SC24
DC38～63V VTE-SC48 70 97 200 VTE12SC48 VTE15SC48 VTE24SC48 VTE48SC48
DC85～143V VTE-SD 70 97 200 VTE12SD VTE15SD VTE24SD

【2CH出力】極性固定タイプ（共通GND)

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H +12V/-12V +15V/-15V +12V/-5V
15W DC9.2～16V VTM-WC12 80 118 25 VTM23WC12
DC19～32V VTM-WC24 80 118 25 VTM22WC24 VTM23WC24 VTM24WC24
DC38～63V VTM-WC48 80 118 25 VTM23WC48

【2CH出力】極性選択タイプ（GNDフローティング）

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/24V 24V/5V 12V/12V 15V/15V 5V/12V
25W DC19～32V VTA-FWC24 85 135 31 VTA21FWC24B VTA22FWC24 VTA23FWC24 VTA24FWC24
50W DC19～32V VTB-FWC24 96 160 33 VTB21FWC24 VTB22FWC24 VTB23FWC24 VTB24FWC24
DC38～63V VTB-FWC48 96 160 33 VTB23FWC48

【3CH出力】V1のみ極性選択タイプ

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V/+12V/-12V 5V/+15V/-15V
25W DC19～32V VTA-00C24 85 135 31 VTA01C24 VTA04C24
50W DC19～32V VTB-00C24 96 160 33 VTB01C24 VTB04C24

SVシリーズ　DC12/24/48/110V　15/25/50W　出力系統1CH

【特長】

1.独自のケース構造、端子台接続のDC/DCコンバータ
2.DC12/24/48/110V　と幅広い入力ラインナップ
3.小型化を追求した最小クラスのサイズ

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V 12V 15V 24V 48V
15W DC9.2～16V SVM-SC12 60 83 20 SVM05SC12 SVM12SC12 SVM15SC12 SVM24SC12
DC19～32V SVM-SC24 60 83 20 SVM05SC24 SVM12SC24 SVM15SC24 SVM24SC24 SVM48SC24
DC38～63V SVM-SC48 60 83 20 SVM05SC48 SVM12SC48 SVM24SC48
DC85～143V SVM-SD 60 83 20 SVM05SD SVM12SD SVM15SD SVM24SD
25W DC9.2～16V SVA-SC12 73 95 24 SVA05SC12 SVA12SC12 SVA24SC12
DC19～32V SVA-SC24 73 95 24 SVA05SC24 SVA12SC24 SVA15SC24 SVA24SC24
DC38～63V SVA-SC48 73 95 24 SVA05SC48 SVA12SC48 SVA15SC48 SVA24SC48 SVA48SC48
DC85～143V SVA-SD 73 95 24 SVA05SD SVA12SD SVA15SD SVA24SD
50W DC9.2～16V SVB-SC12 83 112 33 SVB05SC12 SVB12SC12 SVB15SC12 SVB24SC12
DC19～32V SVB-SC24 83 112 33 SVB05SC24 SVB12SC24 SVB15SC24 SVB24SC24 SVB48SC24
DC38～63V SVB-SC48 83 112 33 SVB05SC48 SVB12SC48 SVB15SC48 SVB24SC48 SVB48SC48
DC85～143V SVB-SD 83 112 33 SVB05SD SVB12SD SVB15SD SVB24SD

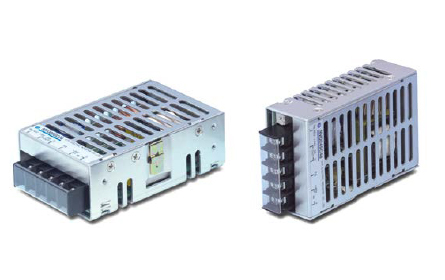

NVシリーズ　DC12/24/48V　100W　出力系統1CH

【特長】

1.独自のケース構造、端子台接続のDC/DCコンバータ
2.DC12/24/48V　と幅広い入力ラインナップ
3.100Wに限定し、徹底的に小型化を追求した最小クラスのサイズ
4.UL(C-UL)60950-1認定、CEマーキング自己宣言

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 3.3V 5V 12V 15V 24V
100W DC9.2～16V NVD-SC12 65 101 34 NVD05SC12-U1 NVD12SC12-U1 NVD15SC12-U1 NVD24SC12-U1
DC19～32V NVD-SC24 65 101 34 NVD3.3SC24-U1 NVD05SC24-U1 NVD12SC24-U1 NVD15SC24-U1 NVD24SC24-U1
DC38～63V NVD-SC48 65 101 34 NVD05SC48-U1 NVD12SC48-U1 NVD24SC48-U1

・オンボードタイプ

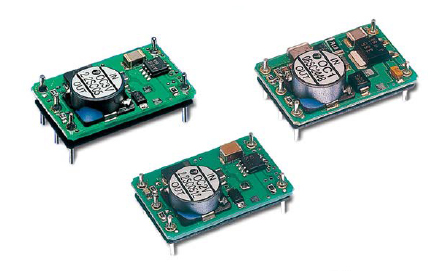

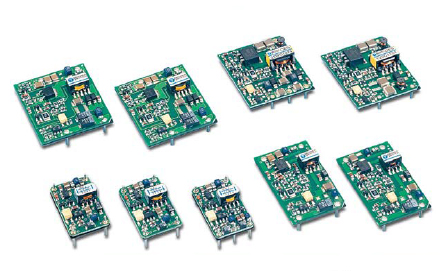

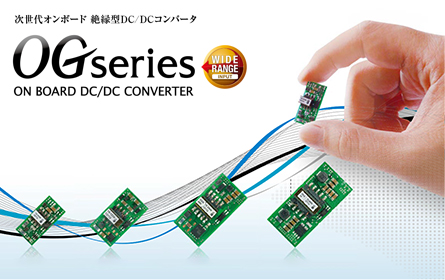

OGシリーズ　DC5-12/12-24/24-48V　1.5/3/6/10W　出力系統1/2CH

【特長】

1.広い入力範囲を小型オンボードDC/DCに搭載
5V系＋12V系　→　DC4.5V～16V
12V系＋24V系　→　DC8V～32V
24V系＋48V系　→　DC18V～72V
2.従来製品と比較し、60%の小型化を実現

【オプション】

SMD実装仕様：型式末尾「-X」

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 3.3V 5V 12V 15V 24V 48V
1.5W DC4.5～16V OGS1R5-0512 12.2 25 9.5 OGS1R5-05-0512 OGS1R5-12-0512
DC8～32V OGS1R5-1224 12.2 25 9.5 OGS1R5-03-1224 OGS1R5-05-1224 OGS1R5-12-1224 OGS1R5-15-1224
DC18～72V OGS1R5-2448 12.2 25 9.5 OGS1R5-03-2448 OGS1R5-05-2448
3W DC4.5～16V OGS3R0-0512 15.1 27.6 9 OGS3R0-05-0512 OGS3R0-12-0512 OGS3R0-15-0512 OGS3R0-24-0512
DC8～32V OGS3R0-1224 15.1 27.6 9 OGS3R0-03-1224 OGS3R0-05-1224 OGS3R0-12-1224 OGS3R0-15-1224
DC18～72V OGS3R0-2448 15.1 27.6 9 OGS3R0-05-2448 OGS3R0-15-2448
6W DC4.5～16V OGS6R0-0512 18.1 35.2 10 OGS6R0-03-0512 OGS6R0-05-0512
DC8～32V OGS6R0-1224 18.1 35.2 10 OGS6R0-05-1224 OGS6R0-12-1224 OGS6R0-15-1224 OGS6R0-24-1224
DC18～72V OGS6R0-2448 18.1 35.2 10 OGS6R0-05-2448
10W DC8～32V OGS10-1224 21 42.8 11 OGS10-05-1224 OGS10-12-1224 OGS10-24-1224 OGS10-48-1224
DC18～72V OGS10-2448 21 42.8 11 OGS10-05-2448 OGS10-24-2448

【2CH出力】極性固定タイプ（共通GND)

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H +12V/-12V +15V/-15V
1.5W DC4.5～16V OGD1R5-0512 12.2 25 9.5 OGD1R5-12-0512 OGD1R5-15-0512
DC8～32V OGD1R5-1224 12.2 25 9.5 OGD1R5-12-1224 OGD1R5-15-1224
3W DC4.5～16V OGD3R0-0512 15.1 27.6 9 OGD3R0-12-0512 OGD3R0-15-0512
DC8～32V OGD3R0-1224 15.1 27.6 9 OGD3R0-12-1224 OGD3R0-15-1224
DC18～72V OGD3R0-2448 15.1 27.6 9 OGD3R0-12-2448
6W DC4.5～16V OGD6R0-0512 18.1 35.2 10 OGD6R0-15-0512
DC8～32V OGD6R0-1224 18.1 35.2 10 OGD6R0-12-1224 OGD6R0-15-1224
DC18～72V OGD6R0-2448 18.1 35.2 10 OGD6R0-15-2448
10W DC18～72V OGD10-2448 21 42.8 11 OGD10-15-2448

OCシリーズ　DC12-24/24-48/48V　4.6～28.8W　出力系統1CH

【特長】

1.非絶縁、ステップダウン式の高効率DC/DC
2.1.2A～1.4A品／2A品／3A品の3タイプを用意
3.スイッチング周波数固定式
OC1：160kHz
OC2/OC3：130kHz

【規格】

UL（C-UL）60950-1　認定

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 1.5～
3.3V		 1.5～5V 3.3V 5V 6V 9V 12V 15V
4.6～
28.8W		 DC10.2～32V OC1-SC1224 21.4 32 10 OC1-
03SC1224U1A		 OC1-
05SC1224U1A		 OC1-
06SC1224U1A
DC20.4～56V OC1-SC2448 21.4 32 10 OC1-
05SC2448U1A		 OC1-
09SC2448U1A		 OC1-
12SC2448U1A		 OC1-
15SC2448U1A
3～10W DC4.5～14V OC2V-
SC0512		 21.4 32 9 OC2V2.2
SC0512
4.5～
9.9W		 DC4.5～5.5V OC3V-SC05 21.4 32 10 OC3V2.2
SC05

OEシリーズ　DC5-12/12-24/24-48V　1.5/3/6/10W　出力系統1/2CH

【特長】

1.広い入力範囲を小型オンボードDC/DCに搭載
5V系＋12V系　→　DC4.5V～16V
12V系＋24V系　→　DC8V～32V
24V系＋48V系　→　DC18V～72V
2.8.5mm以下の低背設計

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V 12V 15V 24V
1.5W DC4.5～16V OEJ-SC0512 19.5 32 8 OEJ05SC0512 OEJ12SC0512 OEJ15SC0512 OEJ24SC0512
DC8～32V OEJ-SC1224 19.5 32 8 OEJ05SC1224 OEJ12SC1224 OEJ15SC1224 OEJ24SC1224
DC18～72V OEJ-SC2448 19.5 32 8 OEJ05SC2448 OEJ12SC2448
3W DC4.5～16V OEQ-SC0512 29 46 7.5 OEQ05SC0512 OEQ24SC0512
DC8～32V OEQ-SC1224 29 46 7.5 OEQ05SC1224 OEQ15SC1224
DC18～72V OEQ-SC2448 29 46 7.5 OEQ05SC2448
6W DC4.5～16V OER-SC0512 39 46 7.5 OER05SC0512 OER12SC0512 OER15SC0512 OER24SC0512
DC8～32V OER-SC1224 39 46 7.5 OER05SC1224 OER12SC1224 OER24SC1224
10W DC8～32V OES-SC1224 39 46 8.5 OES05SC1224 OES12SC1224 OES24SC1224
DC18～72V OES-SC2448 39 46 8.5 OES05SC2448 OES12SC2448 OES15SC2448 OES24SC2448

【2CH出力】極性固定タイプ（共通GND)

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H +12V/-12V +15V/-15V
1.5W DC4.5～16V OEJ-WC0512 19.5 32 8 OEJ22WC0512 OEJ23WC0512
DC8～32V OEJ-WC1224 19.5 32 8 OEJ22WC1224 OEJ23WC1224
DC18～72V OEJ-WC2448 19.5 32 8 OEJ23WC2448
3W DC4.5～16V OEQ-WC0512 29 46 7.5 OEQ22WC0512 OEQ23WC0512
DC8～32V OEQ-WC1224 29 46 7.5 OEQ23WC1224
6W DC8～32V OER-WC1224 39 46 7.5 OER22WC1224
DC18～72V OER-WC2448 39 46 7.5 OER23WC2448
10W DC8～32V OES-WC1224 39 46 8.5 OES22WC1224 OES23WC1224
DC18～72V OES-WC2448 39 46 8.5 OES22WC2448 OES23WC2448

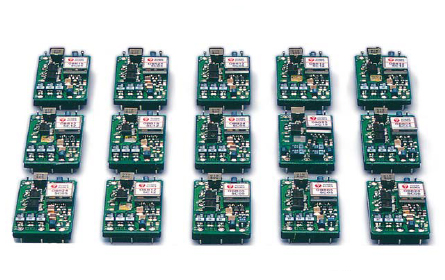

OBシリーズ　DC5-12/12-24/24-48V　3/6/10W　出力系統1/2CH

【特長】

1.広い入力範囲を小型オンボードDC/DCに搭載
5V系＋12V系　→　DC4.5V～16V
12V系＋24V系　→　DC8V～32V
24V系＋48V系　→　DC18V～72V
2.実装面積削減設計

【1CH出力】

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H 5V 12V 15V 24V
3W DC4.5～16V OBQ-SC0512 32 20 10.5 OBQ05SC0512 OBQ12SC0512 OBQ15SC0512 OBQ24SC0512
DC8～32V OBQ-SC1224 32 20 10.5 OBQ05SC1224 OBQ12SC1224 OBQ24SC1224
DC18～72V OBQ-SC2448 32 20 10.5 OBQ05SC2448 OBQ12SC2448 OBQ24SC2448
6W DC4.5～16V OBR-SC0512 46 29 10.5 OBR05SC0512 OBR12SC0512 OBR24SC0512
DC8～32V OBR-SC1224 46 29 10.5 OBR05SC1224 OBR12SC1224 OBR15SC1224 OBR24SC1224
DC18～72V OBR-SC2448 46 29 10.5 OBR05SC2448 OBR12SC2448 OBR15SC2448 OBR24SC2448
10W DC18～72V OBS-SC2448 46 39 11.5 OBS05SC2448

【2CH出力】極性固定タイプ（共通GND)

容量 入力電圧 モデル名 寸法(mm) 出力電圧
W D H +12V/-12V +15V/-15V
3W DC4.5～16V OBQ-WC0512 32 20 10.5 OBQ22WC0512 OBQ23WC0512
DC8～32V OBQ-WC1224 32 20 10.5 OBQ22WC1224 OBQ23WC1224
DC18～72V OBQ-WC2448 32 20 10.5 OBQ22WC2448 OBQ23WC2448
6W DC4.5～16V OBR-WC0512 46 29 10.5 OBR23WC0512
DC8～32V OBR-WC1224 46 29 10.5 OBR23WC1224
DC18～72V OBR-WC2448 46 29 10.5 OBR23WC2448
10W DC18～72V OBS-WC2448 46 39 11 OBS23WC2448

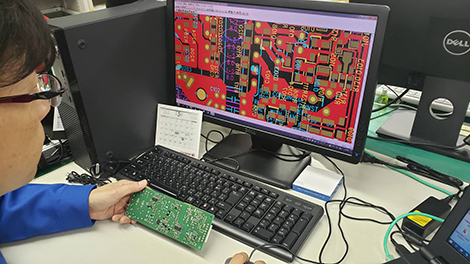

柔軟なカスタム対応サービス

各業界向けに必要な規格・仕様実現に向け、お客様の装置開発の一員として仕様検討段階からサポートいたします。
差別化技術の開発、安心して長期間ご使用いただける品質とサービス体制の構築により、お客様の良きパートナーを目指します。

回路設計受託サービス

電源のみならず、電源周辺の制御回路をはじめとしたアナログ回路全般の設計委託をお受けいたします。
